Type de forme :

J'ai volontairement laissé ce paramètre en fin de liste, puisque on s'aperçoit que la forme d'un bâton de jet répond à beaucoup d'autres paramètres aérodynamique moins visible sur ces objets, et principalement au rapport hauteur sur envergure. De plus une

forme particulière n'impose pas un type de vol et se retrouve à n'être en définitive qu'un choix culturel, de goût ou relié à d'autres usages du même objet(ex forme de crosse) Par exemple les formes asymétriques en crosse ouverte du centre de l'Australie sont une habitude culturelle transmise de génération en génération., mais n'implique pas à elles seules un vol

particulier. Elle est est la fois l'observable qui semble le plus évident mais le paramètre qui a le moins d'importance car constituant en fait leur

résultante. Il ne faut donc pas se laisser « leurrer » par la forme de ces objets, et les observer plus en avant dans leurs trois dimensions.

Fig 14 : Exemple de bâton en buis droit doublement épointé

Fiche des caractéristiques du bâton de jet proposé:

type de forme: bâton doublement épointé

bois : buis

masse: 462 g

surface:188 cm2

ratio masse/surface 2.46

classe : bâton de jet lourd

profil : circulaire

épaisseur moyenne 22 mm

largeur moyenne 30 mm

vol: droit

portée max : 20 m

Les principales étapes de fabrication d'un bâton profilé : exemple un bâton en « L » Il s'agit d'un bâton de jet typique ou lourd puisque possédant un

profil assez peu développé et restant en somme toute massif mais arborant une courbure proche d'un angle droit, avec une pale d'attaque longue et une autre plus courte. Le profil peut être circulaire, elliptique ou biconvexe en fonction de la largeur choisi.

La difficulté supplémentaire de ce type de bâton de jet par rapport au précèdent et que l'on doit trouver une branche avec cette forme en L particulière qui répond aux conditions de planéité suffisante.

Fig 15 : Exemple de trois bâtons de jet en L ou crosse(haut)

au centre

type de forme: bâton en L

bois : buis

masse: 386 g

surface : 280 cm2

ratio masse/surface 1.38

classe : bâton de jet lourd

profil : mixte, elliptique pale attaque, biconvexe en pale de suite

envergure : 55 cm

hauteur : 19 cm

longueur de la pale d'attaque(longue pale) 43 cm

longueur de la pale de suite(pale courte) 26 cm

épaisseur moyenne 19 mm

largeur moyenne 43 mm

réglages d'incidences :neutre en pale attaque, négatif -2 mm pale de suite

réglages de dièdre : positif +4 mm en attaque, négatif - 2 mm en pale de

suite

vol: droit

portée max : 50 m

Pour ce type de bâton le plus difficile est de trouver une forme en L présentant une très bonne planéité, dans le bois que l'on a choisi. Puis il s'agira de dégrossir la pièce sur deux faces opposées. On peut pour ce genre de bâton laisser la pale longue de préhension moins profilé que la pale de courte et plus étroite. Ainsi sur la pale

longue un profil circulaire ou elliptique est souvent suffisant. La pale courte peut être fabriqué avec le même profil ou avec un profil plus porteur comme un profil biconvexe ou même quasi

plan convexe, mais pas l'inverse.

Ce type de bâton de jet fonctionnant à la fois déjà avec beaucoup de rotation et un effet de masse qui les rapproche des massues de jet archaïques, prenez soin de les laisser assez lourd(classe des bâtons de jet lourds) par rapport à leur surface. Ce sont de très bons bâtons de jet dont le ratio hauteur/envergure important leur assure une très grande stabilité contre le vrillage, une bonne maniabilité et des distances atteintes très respectables

souvent supérieur a 40-50 m. Leur forme étant assez fermées(angle d'ouverture proche de 90°) prenez soin de laisser assez de largeur et d'épaisseur au coude pour garder une bonne résistance à cet endroit.

en haut

type de forme: bâton en crosse

bois : chêne

masse: 269 g

surface : 359 cm2

ratio masse/surface 0.75

classe : bâton de jet léger

profil : biconvexe

envergure : 65 cm

hauteur : 16 cm

longueur de la pale d'attaque(longue pale) 48 cm

longueur de la pale de suite(pale courte) 25 cm

épaisseur moyenne 14 mm

largeur moyenne 46 mm

réglages d'incidences :positif +2 mm pale attaque, positif + 0.5 mm pale

de suite

réglages de dièdre : positif +5 mm en attaque, positif +6 mm en pale de

suite

vol : droit, tendance a légère courbe a gauche

portée max 80 m

Fig 16 : Paire de crosse de jet en chêne. On distingue bien le bois de coeur ici plus clair formant une bande au centre longitudinale sur la face

extrados du bâton du haut tandis ⁴ que sur le bâton du bas il est contre

l'herbe, face cachée.

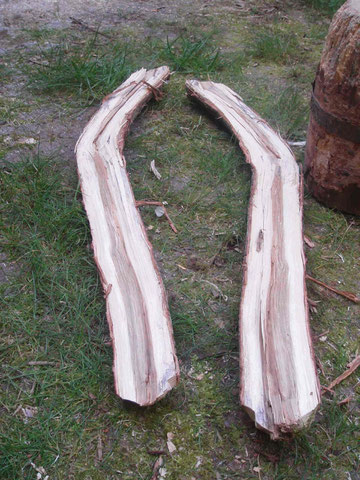

Pour fabriquer cette paire de bâtons de jet, j'ai commencé par fendre une branche courbe de chêne qui avait une bonne planéité et la courbure voulue. J'ai utilisé une hachette en métal en amorçant progressivement plusieurs points d'insertion de l'outil lelong de la ligne longitudinale ou je voulais fendre. Il faut ainsi se servir de la hache comme un coin en métal puis enfoncer l'outil en tapant la pièce de bois solidaire de la hache sur un billot par exemple. Progressez de proche en proche en contrôlant la ligne de fendage. Au final, on obtient deux moitiés à peu prés équivalentes.
